آلة حفر الفتحات العميقة ذات الجودة العالية RC2135 BTA آلة حفر وحفر الفتحات العميقة للفتحة العمياء
الوصف
علامة

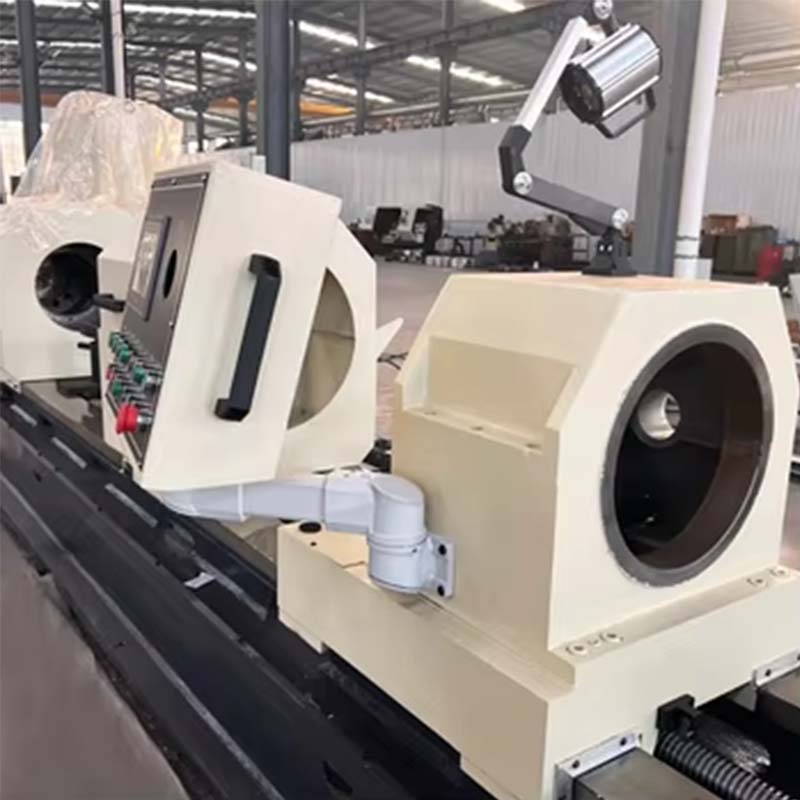

آلة حفر الفتحات العميقة ذات الجودة العالية RC2135 BTA آلة حفر وحفر الفتحات العميقة للفتحة العمياء
ماكينة حفر وحفر الفتحات العميقة TS2120/TS2135 هذه الآلة عبارة عن معدات خاصة لمعالجة قطع العمل الأسطوانية ذات الفتحات العميقة، مثل ثقب المغزل لأداة الآلة، والأسطوانات الهيدروليكية الميكانيكية المختلفة، والثقوب الأسطوانية من خلال الثقوب، والثقوب العمياء والثقوب المتدرجة.
استخدام الآلة: متخصصة في تصنيع قطع العمل الأسطوانية ذات الفتحات العميقة. مثل ثقب المغزل للأداة الآلية، والأسطوانات الهيدروليكية الميكانيكية المختلفة، والثقوب الأسطوانية من خلال الثقوب، والثقوب العمياء والثقوب المتدرجة. لا يمكن للأداة الآلية أن تقوم فقط بالحفر والتجويف ولكن أيضًا بالمعالجة المتداول. يتم استخدام طريقة إزالة الرقاقة الداخلية عند الحفر. يتميز سرير الماكينة بصلابة قوية واحتفاظ جيد بالدقة. سرعة المغزل لديها نطاق واسع، ونظام التغذية يتم تشغيله بواسطة محرك سيرفو AC، والذي يمكن أن يلبي احتياجات مختلف عمليات تصنيع الفتحات العميقة. يتم استخدام الجهاز الهيدروليكي لشد موزع الزيت وشد قطعة العمل، كما أن شاشة العرض آمنة وموثوقة. هذه الآلة عبارة عن سلسلة من المنتجات، ويمكنها أيضًا توفير منتجات التشوه المختلفة وفقًا لاحتياجات العملاء.
الأجزاء الرئيسية للآلة: سرير الآلة، غراب الرأس، رأس ضغط الزيت، مجموعة واحدة من مسند دعم شريط الحفر، سكة توجيه منزلقة، رف وترس، نظام التبريد، نظام التحكم DELTA PLC، خزانة كهربائية، مسند مركزي واحد وما إلى ذلك. تثبيت قطعة العمل يتم تثبيت أحد طرفي قطعة العمل بواسطة ظرف يدوي ثلاثي الفك من غراب الرأس، ويشد رأس ضغط الزيت طرفًا آخر تلقائيًا (شطب OD لقطعة العمل 4 × 30 درجة)، ويدعم مسند الوسط قطعة العمل. يتم تصنيع التروس عن طريق الطحن الدقيق، ويتم إخماد سطح التروس عن طريق التبريد عالي التردد، وصلابة سطح السن هي HRC48-52، بحيث يمكن أن يحصل الترس على قوة عالية، وصلابة عالية، ومقاومة تآكل عالية وحد تعب عالي، ويمكنه تحمل الحمل المتناوب الكبير نسبيًا وحمل الصدمات. من أجل تحسين عمر خدمة التروس والمحامل، يتم استخدام زيت التشحيم لتدوير التشحيم.

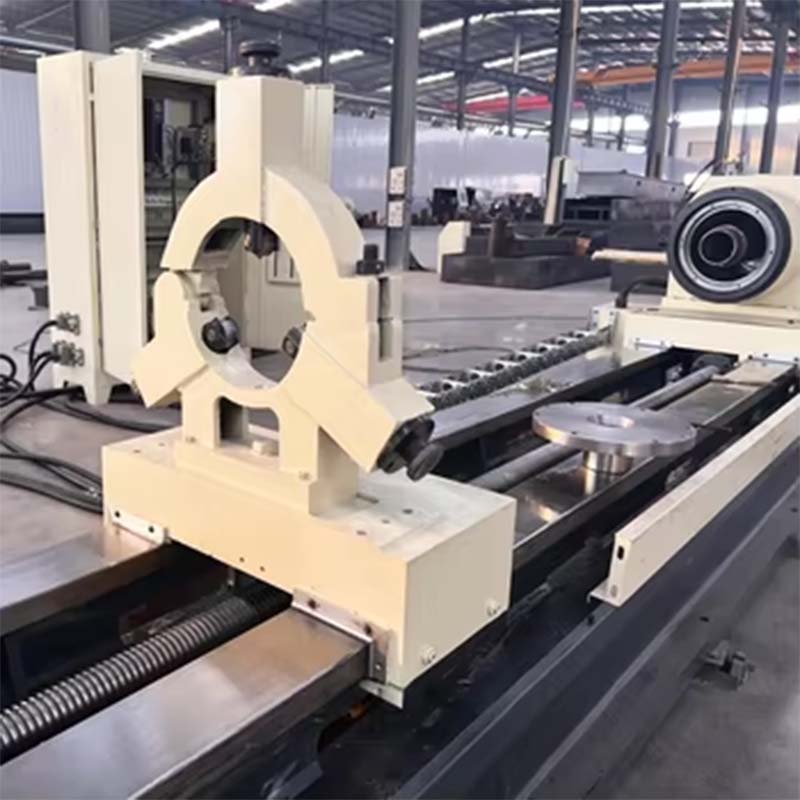

مسند المركز يستخدم لدعم قطعة العمل. هيكل مسند مركزي مغلق من ثلاث نقاط، بكرتين بالأسفل، وبكرة واحدة بالأعلى؛ يتم ضبط الوضع الجانبي للبكرتين أدناه بواسطة المسمار. مسند دعم شريط الحفر يستخدم لدعم شريط الحفر. يتم اعتماد هيكل متكامل عالي الصلابة، حيث يتم تجميع جلبة الدعم، والتي يمكن أن تمتص الصدمات والاهتزاز الناتج أثناء التصنيع وما إلى ذلك.
المواصفات
| نطاق العمل ——————— — —— TS2120 —— —————— TS2135 | أجزاء أخرى |
| نطاق قطر الحفر —— Φ40～Φ80mm —— Φ40～Φ80mm | عرض السكك الحديدية —— 650 مم —— 650 مم |
| نطاق قطر التجويف — Φ40～Φ200mm — Φ40～Φ350mm | الضغط المقدر لنظام التبريد —— 2.5MPa —— 2.5MPa |
| أقصى عمق للحفر —————— 1-16 م (حجم واحد لكل متر) —— 1-16 م (حجم واحد لكل متر) | تدفق نظام التبريد —————— 100، 200، 300، 400 لتر / دقيقة —— 100، 200، 300، 400 لتر / دقيقة |
| نطاق قطر العش —— Φ80～Φ150mm —— Φ80～Φ180mm | ضغط العمل المقدر للنظام الهيدروليكي —— 6.3MPa ——— 6.3MPa |
| نطاق قطر العمل————Φ60～Φ300mm——————Φ100～Φ400mm | يتحمل موزع الزيت أقصى قوة محورية —— 68 كيلو نيوتن —— 68 كيلو نيوتن |
| جزء المغزل | أقصى قوة شد لموزع الزيت على قطعة العمل هي 20 كيلو نيوتن —— 20 كيلو نيوتن |
| ارتفاع مركز المغزل —— 350 مم —— 450 مم | جزء صندوق أنبوب الحفر (اختياري) |
| فتحة مغزل الرأس —— Φ75mm —— Φ75mm | قطر المغزل لصندوق أنبوب الحفر —— Φ75mm —— Φ75mm |
| فتحة مستدقة في الطرف الأمامي لمغزل غراب الرأس ————Φ85 1:20 —————————Φ85 1:20 | فتحة مستدقة في الطرف الأمامي لمغزل صندوق أنبوب الحفر —— Φ85 مم 1:20 ——— Φ85 مم 1:20 |
| نطاق سرعة المغزل هيادستوك ———— 60～1000r/min ——————42～670r/min؛ 12 درجة | نطاق سرعة المغزل لصندوق أنبوب الحفر —— 60～1000r/min؛12 درجة ————42～670r/min؛12 درجة |
| قسم الأعلاف | قوة محرك صندوق أنبوب الحفر —— 15KW —— 15KW |
| نطاق سرعة التغذية —— 5-300 مم / دقيقة —— 5-300 مم / دقيقة | |
| سرعة التحرك السريع للبليت ——— 2 م / دقيقة —— 2 م / دقيقة | |
| جزء المحرك | |
| قوة المحرك الرئيسي —————— 30 كيلو واط —————— 30 كيلو واط | |
| قوة محرك المضخة الهيدروليكية —— 1.5 كيلو واط —— 1.5 كيلو واط | |
| قوة المحرك سريع الحركة —— 3 كيلو واط —— 3 كيلو واط | |
| قوة محرك التغذية —— 4.7 كيلو واط (محرك سيرفو) —— 4.7 كيلو واط (محرك سيرفو) | |
| قوة محرك مضخة التبريد —— 5.5kWX4group —— 5.5kWX4group | |
ينبغي طلب العناصر التالية بشكل منفصل وفقًا لحجمك المطلوب:
