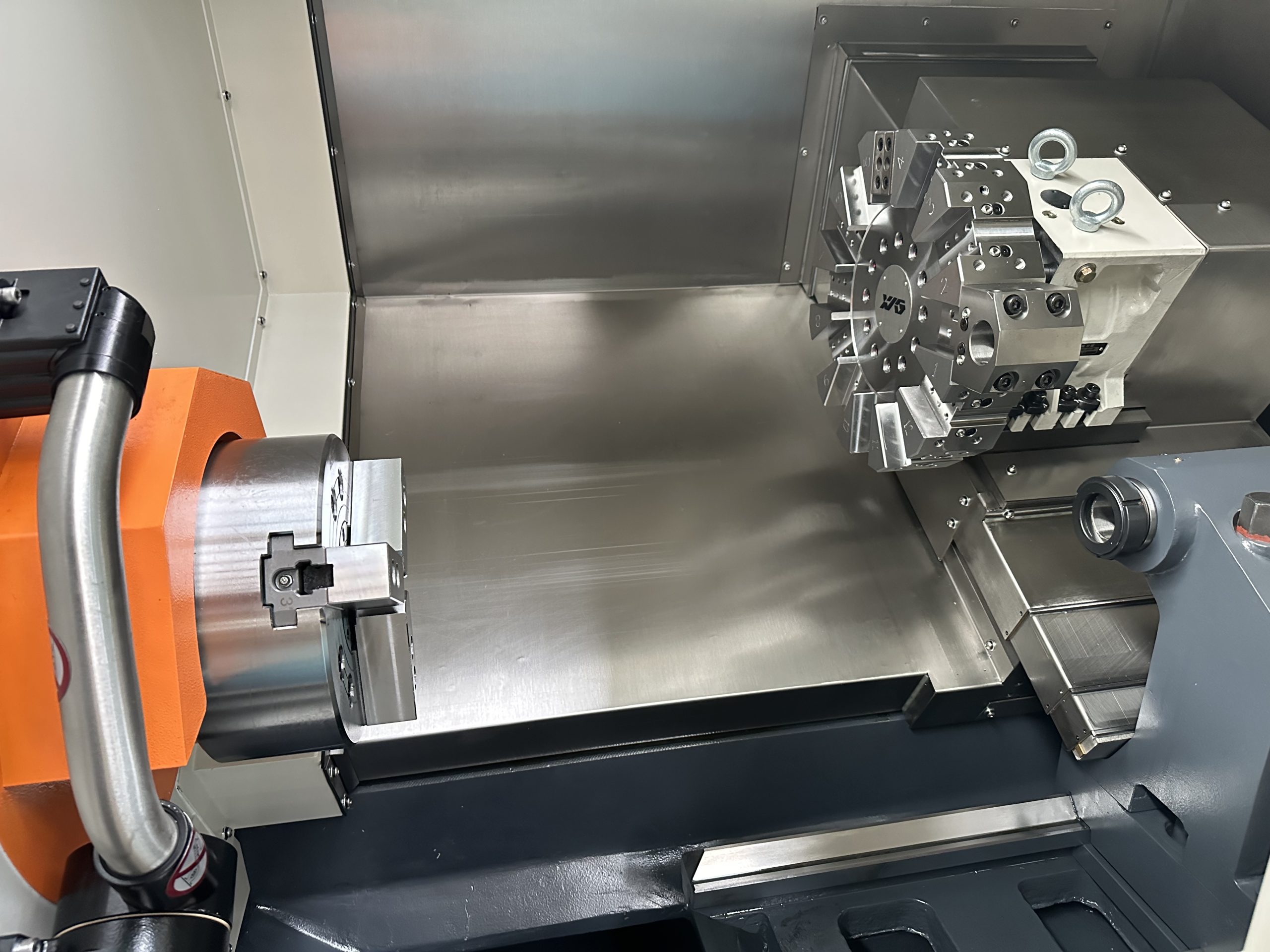

مخرطة CNC بسرير مائل TCK46A
① سرير مائل بزاوية 45 درجة: صامولة أسطوانة خطية مسبقة التحميل من تايوان، كفاءة إخراج الرقاقة +30%، الدقة ±0.005 مم
② المغزل: محامل عالية الدقة + توازن ديناميكي، اهتزاز ≥0.003 مم، صلابة +25%، ضوضاء <65 ديسيبل

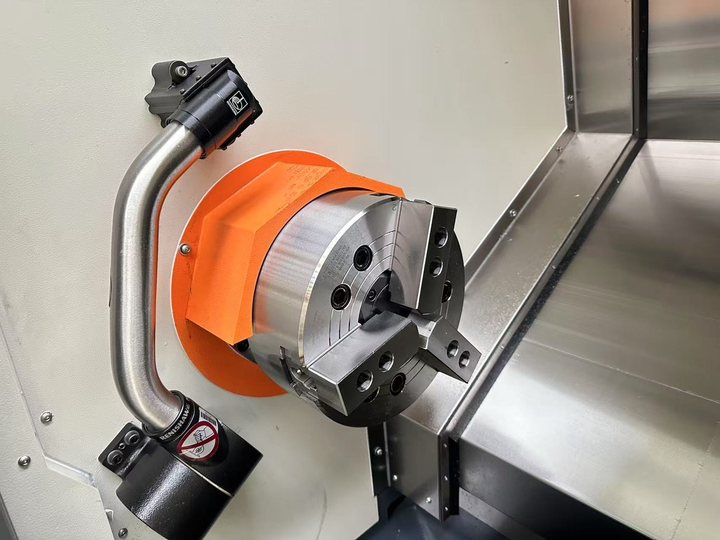

③ ظرف هيدروليكي: إسفين 8 بوصة (معايير JIS/TW)، سطح صلب، قوة تثبيت 80 كيلو نيوتن

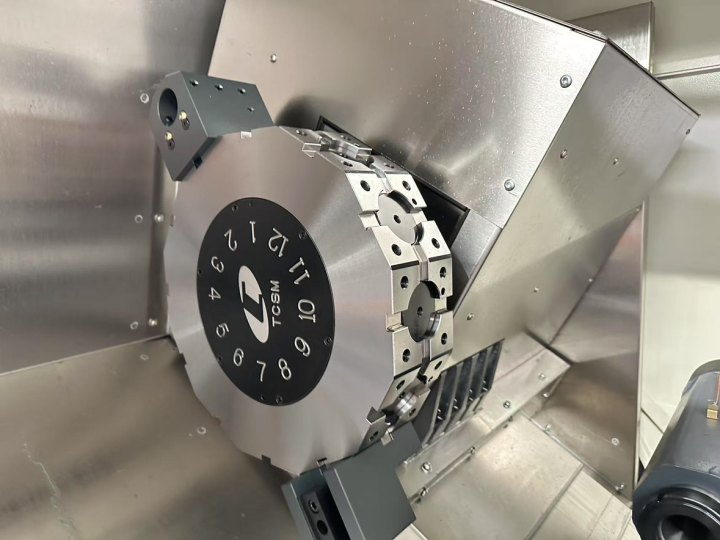

④ البرج: هيدروليكي ذو 8 أحجام (مؤازر يمكن اختياره)، وقت الاستبدال 0.2 ثانية، دقة التكرار ±0.002 مم
⑤ ناقل الحركة: لولبي كروي (C7)، صامولة خطية، سرعة 48 م/دقيقة
⑥ التشحيم التلقائي: RBCLB-3ZK، الدوران التلقائي، التشحيم المستمر
⑦ غراب الذيل: قوة هيدروليكية قابلة للتعديل للمعالجة الدقيقة للأعمدة

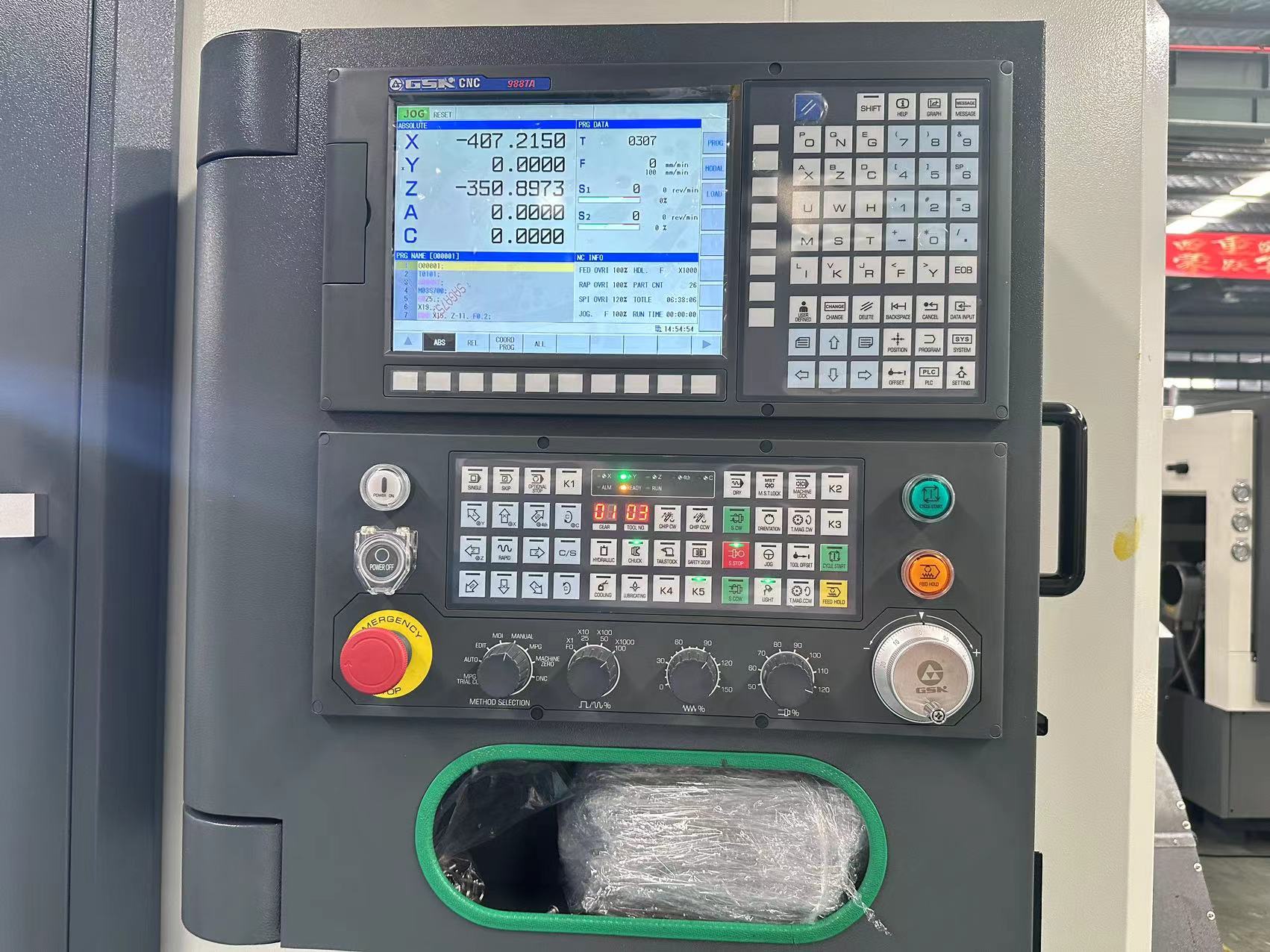

⑧ CNC: GSK980TC3 (Siemens/Fanuc اختياري)، المعالجة المدمجة
الوصف
علامة
تك46 أ المعلمات التقنية
| خيارات | وحدة | TCK46A | |
| ماكس. قطر التصنيع على السرير | مم | Φ460 | |
| ماكس. قطر معالجة المنزلق | مم | Φ260 | |
| المسافة العليا | مم | 500 | |
| ماكس. قطر معالجة القرص | Φ400 | ||
| ماكس. طول المعالجة | مم | 350 | |
| نوع نهاية المغزل | أ2-5 | ||
| قطر ثقب المغزل | مم | Φ56 | |
| قطر البار | مم | Φ45 | |
| تشاك هيدروليكي | مم | 8 بوصة | |
| من خلال ثقب قضيب تشاك الهيدروليكي | مم | Φ45 | |
| شكل دليل | دليل الأسلاك | ||
| الحد الأقصى لسرعة المغزل | دورة في الدقيقة | 3500 | |
| قطر جلبة Tailstock | مم | 70 | |
| جلبة Tailstock مخروط الثقب الداخلي | لا | موش 5# | |
| تحريك جلبة Tailstock | مم | 80 | |
| شكل الذيل | هيدروليكي | ||
| برج | المحطة | 8 | |
| حجم مربع الأداة | مم | 25x25φ32 | |
| نموذج المسمار
| الاتجاه X | مم | 3210 |
| الاتجاه Z | مم | 4010 | |
| نموذج الدليل | الاتجاه X | مم | RGH35CA2R680 |
| الاتجاه Z | مم | RGH35CA2R1040 | |
| عزم دوران المحرك X/Z | ن.م. | 7.5/7.5 | |
| سرعة اجتياز سريعة X/Z | م/دقيقة | 18/18 | |
| حركة المحور X | مم | 240 | |
| حركة المحور Z | مم | 400 | |
| دقيقة. كتلة التثبيت | مم | 0.001 | |
| قوة المحرك الرئيسي | كفت | 7.5 | |
| إجمالي الطاقة | كفت | 11 | |
| الوزن الصافي للآلة | كجم | حوالي 2800 | |
| الأبعاد (الطول × العرض × الارتفاع) | مم | 2550*2000*2000 | |
TCK46Aقائمة تكوينات الجهاز
| التكوين | اكتب | الكمية. | العلامة التجارية | |
| نظام CNC | جي إس كيه988 تي | 1 مجموعة | جلاكسو سميث كلاين | |
| محرك المغزل | 7.5 كيلو واط | 1 مجموعة | جلاكسو سميث كلاين | |
| وحدة المغزل | SQ170-300 | 1 مجموعة | داخلي | |
| محامل المغزل | 7017X4/7015X2 | 1 مجموعة | داخلي | |
| دليل
| الاتجاه X | RGH35CA2R680/725 | 1 مجموعة | تايوان هيوين/مؤشر مديري المشتريات (PMI). |
| الاتجاه Z | RGH35CA2R1040/1120/1515 | 1 مجموعة | تايوان هيوين/مؤشر مديري المشتريات (PMI). | |
| الكرة اللولبية | الاتجاه X | 3210/703 | 1 مجموعة | تايوان هيوين/مؤشر مديري المشتريات (PMI). |
| الاتجاه Z | 4010/965/1052/1429 | 1 مجموعة | تايوان هيوين/مؤشر مديري المشتريات (PMI). | |
| محامل المروحة | 25TAC62/30TAC62 | 2 مجموعات | اليابان NSK | |
| برج | تكس-160A-8T/TCS-160-8T | 1 مجموعة | تايكسين/تايوان تشينجكسين | |
| التشحيم التلقائي جهاز | آر بي سي إل بي-3 زد كيه | 1 مجموعة | داخلي | |
| مضخة التبريد | 180 واط | 1 مجموعة | داخلي | |
| محطة هيدروليكية | 1.5 كيلو واط | 1 مجموعة | داخلي | |
| ظرف هيدروليكي | KT08-3/A2-5 | 1 مجموعة | داخلي | |
| ناقل الرقائق | إزالة رقائق السلسلة(اختياري) | 1 مجموعة | اليابان NSK | |
